黄色成人一级片,二级黄色大片,免费无码黄网站在线看

新聞資訊

聯系我們

銷售電話：186-2131-7168
免費咨詢：400-8118-928在線咨詢

首頁 > 新聞資訊 >

如何快速有效解決熔噴布變硬變脆易撕裂？

發布日期：2020-07-24 00:00:00　瀏覽次數：

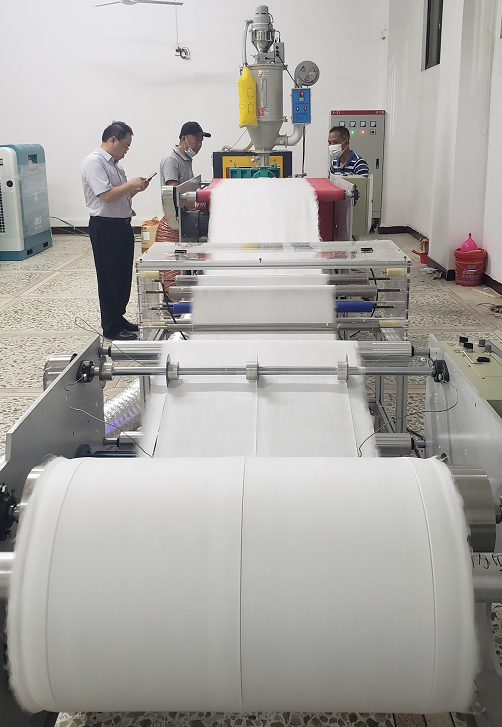

要想生產出符合標準的熔噴布，質量好的原材料、成熟的機器設備、良好的配方工藝等都是必要條件，每個環節稍有偏差，就會出現各種問題，如：熔噴布變脆變硬等。

出現問題不怕，懂得如何解決才是王道，

一、熔噴布在生產時變硬變脆易撕裂，怎么辦？

1、一般小熔噴設備的螺桿比較短，沒有混煉功能，材料熔化基本都是靠加熱，這樣生產溫度比較高，材料降解導致布變脆。

2、噴絲不均勻，冷風機風量不足，造成散熱不均勻，產生內應力導致發脆。可以通過調整擠出機熔體量，調整熱風機的溫度，增大冷風機風量來改善。

3、從原料方面來分析，可能是使用了低熔脂的噴絲，絲比較粗。24小時至48小時完全結晶后，就會導致熔噴布變脆發硬。溶指1500熔噴料噴絲細，柔軟，分布均勻，則熔噴布柔軟性較好。

4、與原料和加工溫度過高都有關系。纖維生產出來以后，PP內部有二次結晶重新排列過程，實際在螺桿內部嚴重受熱，已經導致嚴重熱降解。熔噴料過氧化物工藝引發劑如果控制不好，很容易出現此類問題。過氧化物工藝最重要的是如何適時在螺桿擠出前完成分子鏈斷鏈中止，防止二次殘留進入到無紡布螺桿繼續反應，這就很考驗螺桿設備組合和配方控制了。

5、剛生產出來熔噴布還有溫度，特別是大滾筒收料的噴布機械，可能風機也沒有，收卷后熔噴布溫度高。塑料在高溫環境下柔軟性韌性會越大，冷卻后就會變脆。

6、可以加入適量（3～5%）的增韌劑。

二、熔噴布在生產后變硬變脆易撕裂，怎么辦？

1、噴絲板如果長徑比比較小，孔粗而短，聚合物噴出后，纖維就比較粗，縫隙比較大，時間長水分吸收多，這樣布不柔軟，也脆；

2、收卷裝置過短，收卷過程中，有余熱，沒有能夠快速降溫，過幾天PP材料結晶后比較脆（有人因此加入結晶成核劑作為柔順劑）；

3、包裝，如果布在后續吸收水分多，就容易變脆，一般都打纏繞膜，密封包裝。

關于如何快速有效解決熔噴布變硬變脆易撕裂？的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

上一篇：熔噴料是什么材料

下一篇：EPP材料在汽車座椅上的應用

技術服務與產品應用

新聞資訊

推薦產品

聯系我們

如何快速有效解決熔噴布變硬變脆易撕裂？

如何快速有效解決熔噴布變硬變脆易撕裂？

銷售：186-2131-7168微信二維碼
