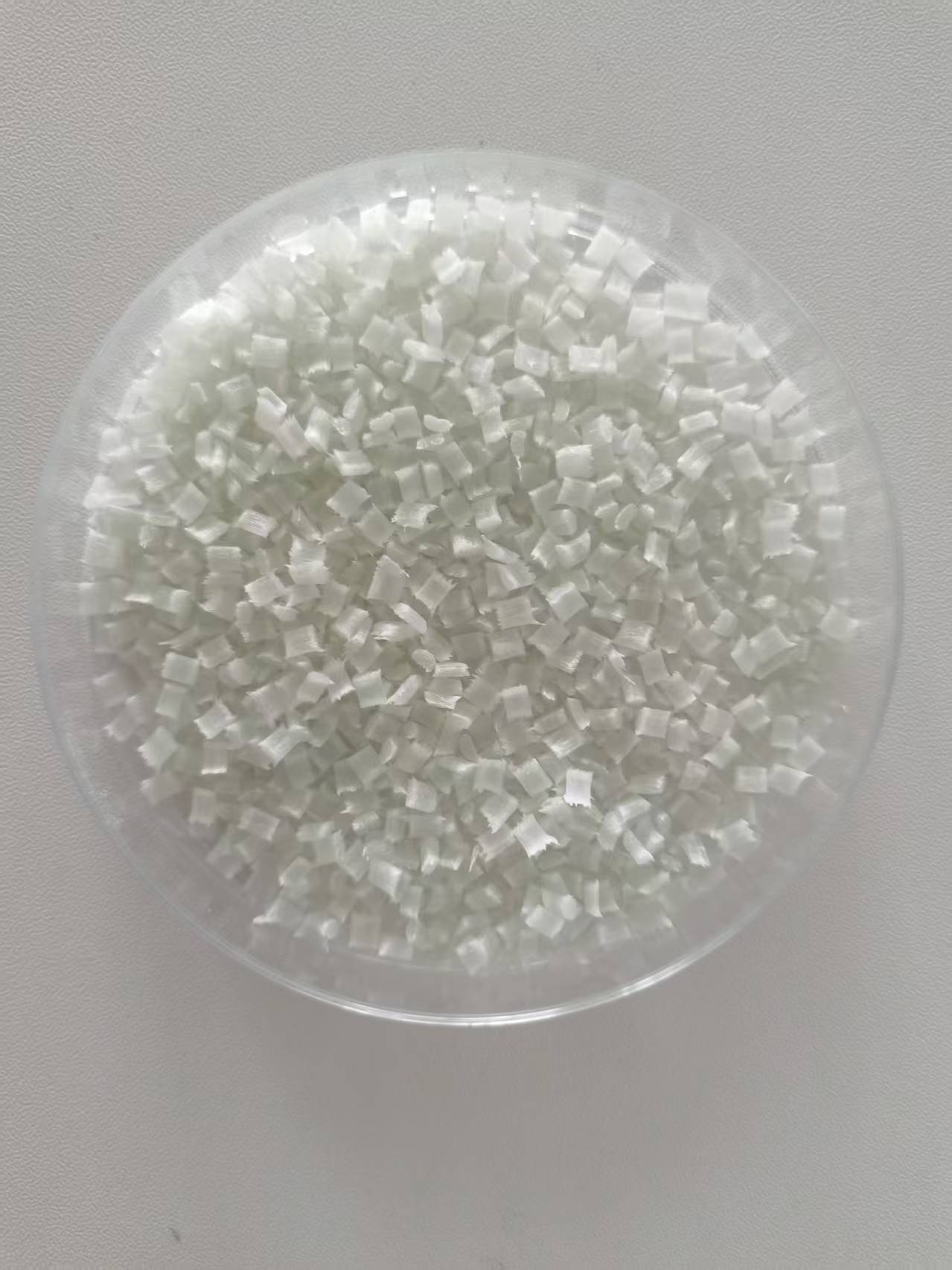

30%玻纖增強(qiáng)PA66（聚酰胺66）和30%玻纖增強(qiáng)POM（聚甲醛）是工程塑料中兩種常見的增強(qiáng)材料，廣泛應(yīng)用于汽車、電子、機(jī)械等領(lǐng)域。兩者通過添加30%的玻璃纖維（玻纖）顯著提升了基體材料的機(jī)械性能，但在具體應(yīng)用中各有優(yōu)劣。以下從機(jī)械性能、熱性能、耐化學(xué)性、加工特性及成本等方面進(jìn)行詳細(xì)對(duì)比分析。
一、機(jī)械性能對(duì)比
1. 拉伸強(qiáng)度與剛性
- PA66+30%玻纖：玻纖增強(qiáng)后，拉伸強(qiáng)度可達(dá)180-220 MPa，彎曲模量提升至8-10 GPa，顯著優(yōu)于純PA66。玻纖的定向排列使材料具有較高的各向異性，沿纖維方向的強(qiáng)度尤為突出。
- POM+30%玻纖：增強(qiáng)后拉伸強(qiáng)度約為120-150 MPa，彎曲模量為6-8 GPa，雖低于PA66，但其均質(zhì)性和尺寸穩(wěn)定性更優(yōu)。POM本身的高結(jié)晶性結(jié)合玻纖后，抗蠕變性能優(yōu)于PA66，長(zhǎng)期負(fù)載下形變更小。
2. 沖擊韌性
- PA66的缺口沖擊強(qiáng)度（約10-15 kJ/m²）高于POM（約6-10 kJ/m²），但玻纖的加入會(huì)降低兩者的韌性。PA66因分子鏈的柔韌性，在低溫環(huán)境下抗沖擊性能更穩(wěn)定；而POM對(duì)缺口敏感，低溫易脆裂。
3. 耐磨性
POM的自潤(rùn)滑性優(yōu)異，摩擦系數(shù)低（0.1-0.3），適合齒輪、軸承等摩擦部件；PA66的耐磨性稍遜，但通過添加玻纖可改善，適用于高負(fù)載滑動(dòng)部件。
二、熱性能差異
1. 耐溫性
- PA66的熔點(diǎn)約260℃，玻纖增強(qiáng)后熱變形溫度（HDT）可達(dá)250℃（1.82 MPa載荷），短期可耐受180℃高溫，但長(zhǎng)期高溫下易水解老化。
- POM的熔點(diǎn)約175℃，HDT為160-170℃，耐熱性不如PA66，但熱穩(wěn)定性好，在100-120℃范圍內(nèi)長(zhǎng)期使用性能穩(wěn)定，且不受濕熱環(huán)境影響。
2. 熱膨脹系數(shù)
POM的線性熱膨脹系數(shù)（5×10??/℃）低于PA66（8×10??/℃），在溫度變化時(shí)尺寸更穩(wěn)定，適合精密零件。
三、耐化學(xué)性與環(huán)境適應(yīng)性
1. 耐酸堿和溶劑
- PA66易受強(qiáng)酸、強(qiáng)堿侵蝕，但耐油性和燃油性優(yōu)異，適用于汽車燃油系統(tǒng)部件。
- POM耐弱酸弱堿，但對(duì)濃酸、氧化劑敏感，且不耐紫外線，戶外使用需添加穩(wěn)定劑。
2. 吸濕性
PA66吸濕率高（飽和吸水率約2.5%），導(dǎo)致尺寸和電性能波動(dòng)，需預(yù)先干燥處理；POM吸濕率僅0.2%-0.3%，環(huán)境適應(yīng)性更強(qiáng)。
四、加工工藝與成本
1. 注塑成型
- PA66熔體粘度高，加工溫度需270-300℃，且吸濕后易產(chǎn)生氣泡，需嚴(yán)格干燥。
- POM加工溫度較低（190-210℃），流動(dòng)性好，成型周期短，但易釋放甲醛氣體，需通風(fēng)設(shè)備。
2. 后處理與連接
PA66可通過超聲波焊接或膠粘連接；POM因結(jié)晶度高，焊接性能差，多采用機(jī)械連接。
3. 成本因素
PA66原料價(jià)格高于POM約20%-30%，但玻纖增強(qiáng)后兩者價(jià)差縮小。POM的綜合加工成本更低，適合大批量生產(chǎn)。
五、典型應(yīng)用場(chǎng)景
- PA66+30%玻纖：汽車發(fā)動(dòng)機(jī)周邊部件（如進(jìn)氣歧管）、電氣連接器、高強(qiáng)度結(jié)構(gòu)件。
- POM+30%玻纖：精密齒輪、軸承、閥門部件、電子設(shè)備支架等對(duì)尺寸穩(wěn)定性要求高的領(lǐng)域。
六、總結(jié)與選型建議
PA66+30%玻纖的優(yōu)勢(shì)：高強(qiáng)度、耐高溫、抗沖擊，適合動(dòng)態(tài)負(fù)載和復(fù)雜環(huán)境。
POM+30%玻纖的優(yōu)勢(shì)：尺寸穩(wěn)定、低摩擦、耐疲勞，適合精密機(jī)械和長(zhǎng)期靜態(tài)負(fù)載。
選型時(shí)需綜合考量溫度、濕度、化學(xué)介質(zhì)及成本因素。例如，汽車高溫部件優(yōu)選PA66，而辦公設(shè)備傳動(dòng)件則更適合POM。未來，通過復(fù)合改性（如添加碳纖維或礦物填料）可進(jìn)一步拓寬兩者的應(yīng)用邊界。
關(guān)于30%玻纖增強(qiáng)PA66和30%玻纖增強(qiáng)的POM的性能對(duì)比的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來電！
