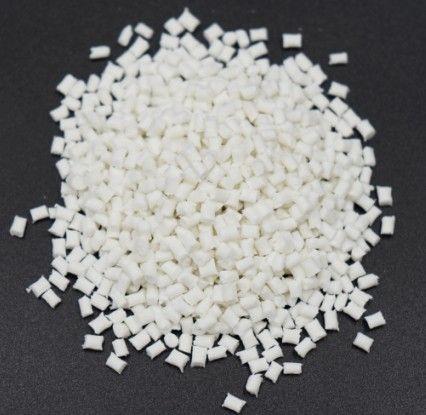

尼龍PA66改性原料的主要工藝條件：

     1.注射壓力：一般 為750~1250bar，在于材質和設計產品。
     2.注射速度：快速（稍低的加強）。澆口和澆口：因為PA66的初凝很短，澆口的地方十分關鍵。閘門直徑不小于0.5T（在其中t為塑料件薄厚）。假如應用熱流道系統，澆口規格應低于傳統式流道，由于熱流道系統有利于避免原材料太早凝結。假如應用水中閘門，閘門的最少孔徑應是0.75mm。
     3.干躁解決：假如資料在生產前已密封性，則不用干躁?？墒?，假如存儲器皿是開啟的，提議在85℃的熱氣中干躁。假如環境濕度超過0.2%，還必須在105℃下真空干燥機12鐘頭。

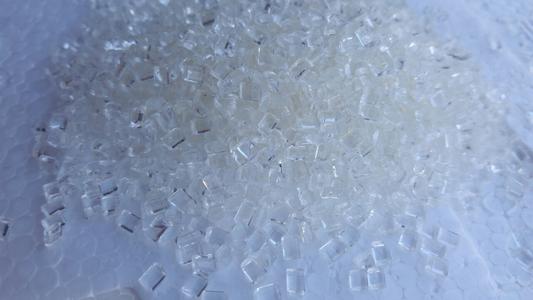

     4.熔化溫度：260～290℃。夾層玻璃添加物的商品溫度為275～280℃。應防止熔融溫度超出300°C。模貝溫度：提議為80℃。模貝溫度會危害結晶度，結晶度會直接影響商品的工藝性能。針對厚壁塑料件，當模貝溫度小于40℃時，塑料件的結晶度會隨時間而轉變 。為了更好地維持塑料零件的幾何圖形可靠性，必須開展退火處理。     全透明或不通透的奶白色結晶體高聚物，具備延展性。相對密度：1.15g/cm3。溶點252℃。老化溫度-30℃。分解反應溫度超過350℃。持續耐高溫80-120℃，均衡吸水性2.5%。它能抵御酸、堿、大部分碳酸鹽水溶液、鹵代烷、氮化合物、脂類、大環內酯等浸蝕。

關于尼龍PA66改性原料的主要工藝條件的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
