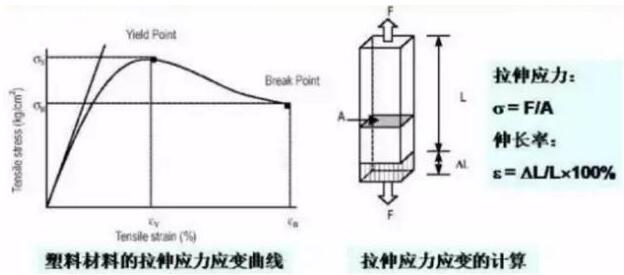

為了測定高聚物材料的基本性能，對材料施加壓力后，測出變形兩，求出應(yīng)力，應(yīng)力應(yīng)變曲線是最普通的方法，將樣條的兩端用器具固定好，施加軸方向的拉伸荷重，直到遭破壞時的應(yīng)力與扭曲的計算方法即為拉伸試驗。
拉伸模量：在變形率較低的區(qū)間，應(yīng)力與應(yīng)變通常呈直線變化的關(guān)系，此區(qū)間的應(yīng)力與應(yīng)變的比值（拉伸應(yīng)力/伸長率）被視為拉伸模量
拉伸強(qiáng)度：在屈服點的材料，拉伸強(qiáng)度是指屈服強(qiáng)度，不產(chǎn)生屈服現(xiàn)象的材料。破壞強(qiáng)度即為其拉伸強(qiáng)度
1. 試驗設(shè)備
2. 拉伸試樣
塑料薄膜：用Ⅳ型。
3. 對試樣的要求
試樣表面應(yīng)平整、無氣泡、裂紋、分層、無明顯雜質(zhì)和加工損傷等缺陷，有方向性差異的試片應(yīng)沿縱橫方向分別取樣。
硬板厚度d＜10mm時，以原厚作為試樣的厚度；當(dāng)厚度d＞10mm時，應(yīng)從一面機(jī)械加工成10mm。
測試彈性模量，用厚4～10mm的Ⅱ型試樣或用長200mm、寬15mm的長條試樣。
每組試樣不少于5個。
三、拉力拉伸實驗中需要注意的細(xì)節(jié)
1. 試驗速度（空載）
A：（10±5）mm／min，
B：（50±5）mm／min，
C：（100±10）mm／min或（250±50）mm／min。
① 熱固性塑料、硬質(zhì)熱塑性塑料，用A速。
② 伸長率較大的硬質(zhì)、半硬質(zhì)熱塑性塑料（如PP、
改性尼龍PA等），用B速。
③ 軟板、片和薄膜用C速。相對伸長率＜100％的用（100±10）mm／min速度，相對伸長率＞100％的用（250±50）mm／min速度。
2. 試驗環(huán)境
溫度：熱塑性塑料（25±2）℃，熱固性塑料（25±5）℃。濕度：相對濕度（65±5）％。
3. 將試樣置于環(huán)境中，使其表面盡可能暴露在環(huán)境里。不同厚度d的試樣處理時間如下：d＜0.25mm的試樣不少于4h；O.25mm＜d＜2mm的試樣不少于8h；d＞2mm的試樣不少于16h。
4. 測量試樣的厚度和寬度模塑試樣和板材試樣準(zhǔn)確至0.05mm；片材試樣厚度O.01mm；薄膜試樣厚度0.O01mm；每個試樣在距標(biāo)線距離內(nèi)測量三點，取算術(shù)平均值。
5. 測試伸長時應(yīng)在試樣上被拉伸的平行部分作標(biāo)線，此標(biāo)線對測試結(jié)果不應(yīng)有影響。
6. 用夾具夾持試樣時要使試樣縱軸方向中心與上、下夾具中心連線相重合，并且松緊適宜，不能使試樣在受力時滑脫或夾持過緊在夾口處損壞試樣。夾持薄膜試樣要求在夾具內(nèi)襯墊橡膠之類的彈性薄片。
7. 按所選擇的速度開動機(jī)器，進(jìn)行拉伸試驗。
8. 試樣斷裂后讀取負(fù)荷及標(biāo)距間伸長，或讀取屈服時的負(fù)荷。若試樣斷裂在標(biāo)距以外的部位，則此次試驗作廢，另取試樣補(bǔ)做。
9. 測定模量時測定模量時可用1～5mm／min的拉伸速度，使樣品形量準(zhǔn)確至0.01mm。記錄負(fù)荷及相應(yīng)變形量，作應(yīng)力—應(yīng)變曲線。
四、影響拉伸檢測結(jié)果的六大因素
1. 試驗環(huán)境對塑料拉伸檢測的影響
GB/T8804中規(guī)定，實驗室環(huán)境溫度為（23±2）℃，相對濕度為（50±10）%。
熱塑性塑料的拉伸性能測試受溫度的影響比較大，往往溫度偏高，拉伸強(qiáng)度偏低，伸長率偏大，反之則相反。伴隨著溫度的逐漸上升，熱塑性塑料的拉伸性能也將逐漸由硬脆向粘強(qiáng)轉(zhuǎn)變，拉伸強(qiáng)度和拉伸彈性模量隨之變小，而斷裂伸長率將同步變大。
實驗相對濕度一般對吸水率比較大的塑料影響較大。一部分塑料吸水率增大以后，水分子在塑料中起到了偶聯(lián)劑和增韌劑的作用，從而影響該塑料的剛性和韌性。通過以上實踐可見，塑料的拉伸性能測試必須在恒溫恒濕條件下進(jìn)行。
2. 材料試驗機(jī)對塑料拉伸檢測的影響
材料試驗機(jī)（又稱拉力機(jī)）的測力傳感器精度、速度控制精度、夾具同軸度和數(shù)據(jù)采集頻率等是材料試驗機(jī)影響拉伸試驗數(shù)據(jù)的主要因素。測力傳感器是材料試驗機(jī)的核心部件，它的精度直接影響到試驗數(shù)據(jù)和偏差大小。拉伸速度要求平穩(wěn)均勻，速度偏高或偏低都會影響拉伸結(jié)果。試驗機(jī)的同軸度不好，拉伸位移偏大，拉伸強(qiáng)度有時將受到影響，結(jié)果偏小。試驗數(shù)據(jù)采集的頻率也要適中，否則將影響到試驗數(shù)據(jù)，峰值偏小。
3. 試樣的制備與處理對塑料拉伸檢測的影響
在做各種塑料試驗時，都要按標(biāo)準(zhǔn)制成樣 (依據(jù)GB/T8804與受試材料有關(guān)的部分制樣)。制樣方式有兩種：一是用原材料制樣，另一種是從制品上直接取樣。
用原材料制成試樣有幾種方法，包括模壓型、注塑成型、壓延成型或吹膜成型等，每種制樣過程都應(yīng)符合相關(guān)的標(biāo)準(zhǔn)。但不同方法制樣的試驗數(shù)據(jù)不具備可比性。
同一種制樣方法，要求工藝參數(shù)（如模具結(jié)構(gòu)、成型溫度、成型壓力、冷卻速度等）和工藝過程也要相同，否則塑料的成型過程中的微觀結(jié)構(gòu)如結(jié)晶度、分子取向等將有較大變化，直接影響試驗數(shù)據(jù)。
4. 檢測操作過程對塑料拉伸檢測的影響
因為塑料屬于粘彈性材料，它的力松弛過程與變形速度緊密相關(guān)。應(yīng)力松弛需要一個時間過程，當(dāng)?shù)退倮鞎r，分子鏈來得及位移、重排，塑料呈現(xiàn)韌性行為，表現(xiàn)為拉伸強(qiáng)度減小，斷裂伸長率增大；高速拉伸時，分子鏈段的運動跟不上外力作用的速度，塑料呈現(xiàn)脆性行為，表現(xiàn)為拉伸強(qiáng)度增大，斷裂伸長率減小。只有拉伸速度相同時，試驗數(shù)據(jù)才具有可比性。對不熟悉的材料，正式測試之前要進(jìn)行預(yù)測，以預(yù)知合適的負(fù)荷和速度等，為正式測試做好準(zhǔn)備。
5. 數(shù)據(jù)處理對塑料拉伸檢測的影響
數(shù)據(jù)處理是整個試驗過程的一個重要環(huán)節(jié)，因此與試驗結(jié)果的精確程度有著密切的關(guān)系?，F(xiàn)在的材料試驗機(jī)多數(shù)由計算機(jī)控制，數(shù)據(jù)處理已程序化，但是有些數(shù)據(jù)還是依靠人為測試和計算。如試樣尺寸、位移變化、伸長率計算等。數(shù)據(jù)的處理采取四舍五入的原則，要以測量誤差為依據(jù)，將測試得到的或計算得到的數(shù)據(jù)截取成所需要的位數(shù)，對舍去的位數(shù)按四舍五入處理（或省略掉）。
6. 人員操作對塑料拉伸檢測的影響
人為因素涉及到取樣、制樣過程，試樣的處理，試驗過程，數(shù)據(jù)處理等。進(jìn)行對比試驗，最好同一個人員操作，以保證得出正確的結(jié)論。適當(dāng)進(jìn)行重復(fù)實驗，取測試結(jié)果平均值以提高數(shù)據(jù)準(zhǔn)確性。
五、總結(jié)
塑料的拉伸性能測試的準(zhǔn)確性涉及到檢測設(shè)備、樣品制備、測試流程、數(shù)據(jù)分析等多個方面，必須嚴(yán)格按照相關(guān)標(biāo)準(zhǔn)進(jìn)行整個測試過程才能保證數(shù)據(jù)的準(zhǔn)確性和重復(fù)性。
